Mermaid 是一个基于 JavaScript 的图表生成工具，它允许用户使用简单的文本语法来创建多种类型的图表，并自动渲染为可视化图形。它特别适合集成到 Markdown 文档、Wiki 系统或开发文档中，无需手动绘制图表，只需编写代码即可生成专业级的图表。

这是之前的一篇：开源的思维导图软件Freeplane。它们主要的区别是：

如果需要使用 Git 来管理图表，那么显而易见 Mermaid 是更好的选择。在 Markdown 文件中使用 Mermaid 时，需要用代码块标签包裹，并指定语言类型为 mermaid。一个简单例子如下：

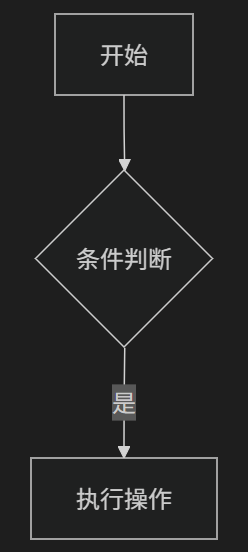

```mermaid
flowchart TD
    A[开始] --> B{条件判断}
    B -->|是| C[执行操作]
```

显示为：

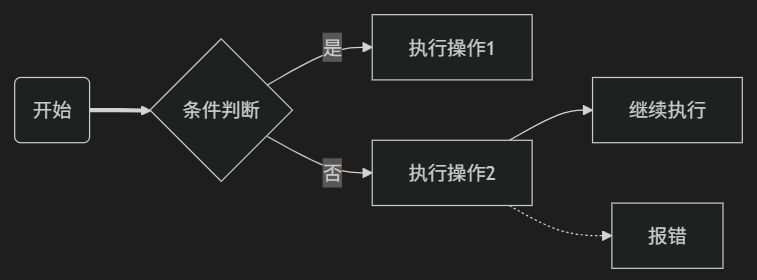

```mermaid
flowchart LR
    A(开始) ==> B{条件判断}
    B -->|是| C[执行操作1]
    B -->|否| D[执行操作2]
    D --> E[继续执行]
    D -.-> F[报错]
```

显示为：

具体说明：

flowchart 表示当前是流程图。旧版格式也可以写为 graph，这里推荐用 flowchart。
LR 表示从左到右布局（TD 表示从上到下布局），此外还有 RL、BT，方向相反。
节点：A, B, C, D, E 可以是任意字母或单词，表示一个节点。如果后面不带内容，那么文本就是该节点名称。节点形式和内容：A[文本] 是矩形节点，A{文本} 是菱形判断节点，A(文本) 是圆角框节点。
箭头：-->（实线），==>（粗箭头），-.->（虚线）。-->|文本| 是带说明的箭头。

```mermaid
pie
    title 每日时间安排
    "睡觉" : 8
    "工作" : 8
    "学习" : 4
    "娱乐" : 4
```

显示为：

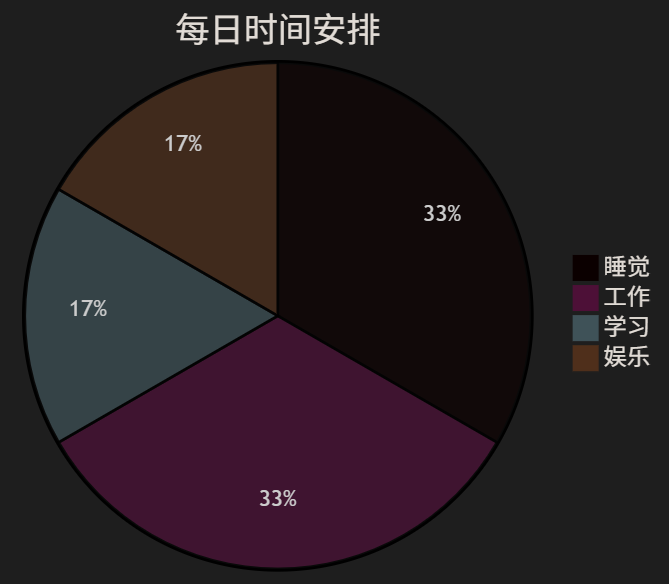

具体说明：

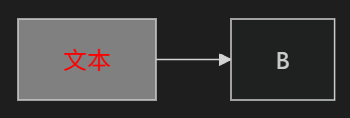

修改颜色的例子：

```mermaid
flowchart LR
    A[文本] --> B
    style A fill: gray, color: red
```

显示为：

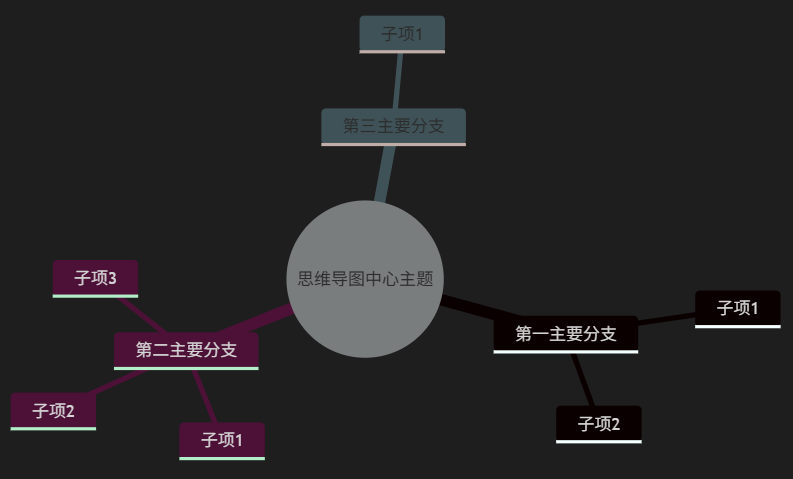

更多图表例子和细节这里暂不给出，有需要可以用 AI 生成，然后在源码上修改。
